Con este post, cerramos ciclo de la EvAU (antigua selectividad o PAU)de la Comunidad de Madrid del examen de Dibujo Técnico del año 2022. En este caso, expongo cómo hubiera solucionado los ejercicios propuestos para la convocatoria extraordinaria de Julio.
OPCIÓN A
EJERCICIO A1: GEOMETRÍA PLANA
El examen de Dibujo Técnico comienza con la parte de geometría plana, pidiendo hallar la figura inversa de la dada ABC en una transformación inversa positiva. Para definir la inversión nos dan: el centro de inversión y dos puntos inversos, que en este caso son dobles.
Hemos optado por la utilización de la circunferencia de puntos dobles, comúnmente llamada cpd. Resulta que al dibujar el arco capaz de 90º de el segmento BO, pasa por A, y por el otro lado del segmento por C. En esos puntos estarán los puntos de tangencia desde B a la cpd, y además AC es perpendicular al rayo de inversión BO, por eso deducimos que en el segmento AC estará B'.
La demás parte de la figura se calcula aplicando los conceptos de inversión: si una recta no pasa por O se transforma en...
EJERCICIO A2: SISTEMA DIÉDRICO
Se pide hallar un octaedro o sólido platónico, que tenga una cara apoyada sobre el plano horizontal. El dato del octaedro es la arista, cuya posición es de punta. Como es una posición ya conocida del sólido aplicamos la teoría para resolverlo.
Por último, nos piden la sección plana que produce un plano horizontal que pasa por el centro geométrico, el punto G. Para ello, hemos unido un par de diagonales y donde cortan estas diagonales estará el punto G.
Para acabar el ejercicio, hemos dibujado las aristas ocultas y vistas del mismo y rallado e indicado la sección en ambas proyecciones.
EJERCICIO A3: SISTEMA AXONOMÉTRICO
A partir de tres vistas dadas: planta, alzado y perfil izquierdo, tenemos que realizar el dibujo isométrico en los ejes que ya nos han dados dibujados. Como pista: nos aportan los ejes también en las vistas. No se tiene que tener en cuenta el coeficiente de reducción. Nos indican que dibujemos las líneas ocultas.
EJERCICIO A4: NORMALIZACIÓN
Para el ejercicio de dibujo industrial, se da una pieza en dibujo isométrico, nuevamente no tenemos que tener en cuenta el coeficiente de reducción, y debemos dibujar las vistas necesarias para acotarlas según la norma para la correcta definición de la pieza.
OPCIÓN B
EJERCICIO B1: GEOMETRÍA PLANA
Como datos, viene dibujados una circunferencia, su centro y dos puntos A y B. También nos indican, gráficamente, que los puntos A y B se encuentran situados en una circunferencia concéntrica con la circunferencia dato. Nos piden hallar las circunferencias tangentes a la dada y que pasen por los puntos.
Si escogemos el camino de la resolución por potencia, no es tan fácil hallar el centro radical de las circunferencias que pasan por A y B, y de la circunferencia dada. por lo que se ha optado por la segunda regla de oro de las tangencias, las circunferencias tangentes entre sí sus centro están alineados con el punto de tangencia. De ahí su construcción, en la mediatriz de A y B están los centros de las circunferencias buscadas, y donde corte con la circunferencia dato estarán los puntos de tangencia.
EJERCICIO B2: SISTEMA DIÉDRICO
Nos piden determinar la sección producida por una plano a un tronco de prisma dado por sus proyecciones diédricas. Para hallarla, hemos hallado la dirección de las rectas frontales del plano. Después las hemos trazado por cada vértice visto en planta. Y la intersección de estas rectas con las aristas laterales nos dan los puntos de la sección.
Después las hemos rallado e indicado los lados vistos y ocultos de dicha sección.
EJERCICIO B3: SISTEMA AXONOMÉTRICO

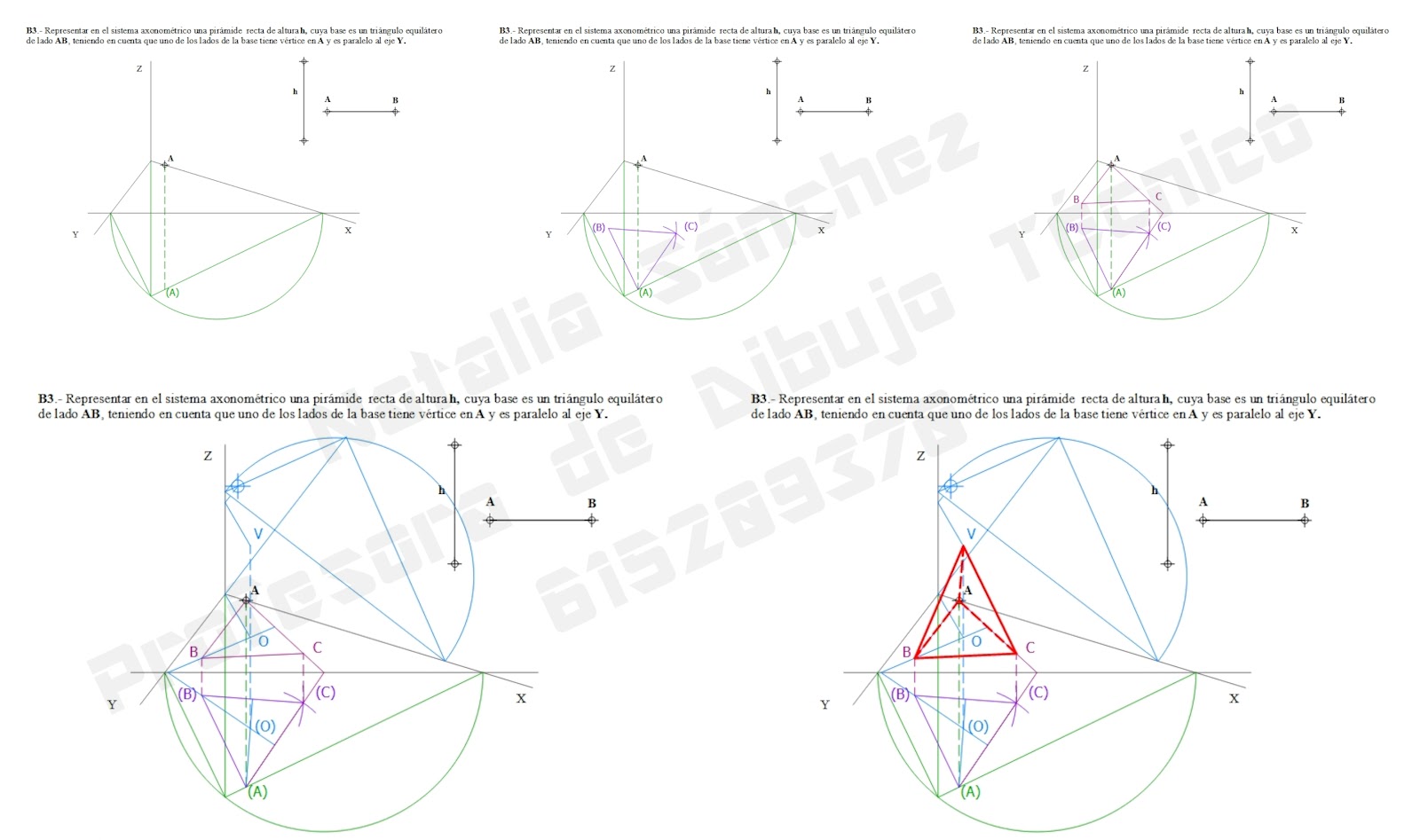

Nos piden que, en un sistema trimétrico, dibujemos una pirámide regular. La base es un triángulo equilátero de lado AB, además nos indican que uno de los lados que pasa por A es paralelo al eje Y. La altura viene indicada por el segmento h.
Al ser una perspectiva trimétrica, debemos abatir todos los ejes coordenado para aplicar el coeficiente de reducción. Hemos colocado la base con su centro y luego hallado el valor de la altura para ese sistema axonométrico.
EJERCICIO B4: NORMALIZACIÓN
Nos dan un alzado y un perfil, una de estas vistas cortada al cuarto. Nos piden completar la vista con la parte exterior y acotarla para poder definir sus dimensiones según la norma.
